MCD2006G/T/R 是一组用于VHF 频段的无线语音/数据收发器的芯片，其中MCD2006G 和MCD2006T 是用在发射器中的芯片，MCD2006R 是用于接收器的芯片。三颗芯片都有一个压控振荡器（VCO）、一个射频功率放大器、一个晶体振荡器和一个频率综合器（Frequency Synthesizer）；加上片外LPF、电感和变容管组成了一个完整的锁相环（PLL）。不同点是，MCD2006T 和MCD2006R 有一个6 位ROM 模块，用户只能根据固定的逻辑表设定六个脚位的逻辑电平，使芯片锁定在对应的频点（频点如附录1、2 所示）, MCD2006T 和MCD2006R的频点是对应的，相互之间相差455KHz 的中频频率。与MCD2006T/R 不同的是，MCD2006G包括一个MCU 控制串行接口电路，用户需要使用外接MCU 设置分频数，从而锁定在3MHz-110MHz 范围内任意一个频率。MCD2006G 适合于单片机控制的电路，MCD2006T/R 则可以免用单片机。实际应用证实MCD2006G/T/R 能够在2.7V 至4.5V 电压范围、-40 度至+85 度温度范围内稳定工作。

1) 频率范围： MCD2006G：3MHz ～ 110MHz

   MCD2006T/R：在ROM 逻辑表中详细列出固定频点，3.2 ～ 8.0MHz 的频点必须使用20MHz 晶体，

   40.660 ～ 54.405MHz 的频点必须使用4MHz 晶体

2) 工作电压范围：2.7 ～ 4.5V（3.3V 典型）

3) 工作电流： MCD2006G/T:19mA@3.3V, 27MHz

   MCD2006R: 12mA@3.3V, 27MHz

4) 参考晶体：

   MCD2006G：4MHz ～ 25MHz

   MCD2006T/R：4MHz（产生5KHz 参考频率），20MHz（产生25KHz 参考频率）

5) 输出功率（50Ω负载）：MCD2006G/T: +3dBm@27MHz；MCD2006R: -15dBm@27MHz

6) 低相位噪声：10KHz 频偏处-112dBc/Hz，50Hz 环路带宽

7) 发射调制模式：语音/数据

8) 射频信号失真度：< 1%

9) 发射调制频偏：可达到5KHz

10) 调制频响：50Hz ～ 30KHz

11) 调制速率：300bps ～ 120Kbps

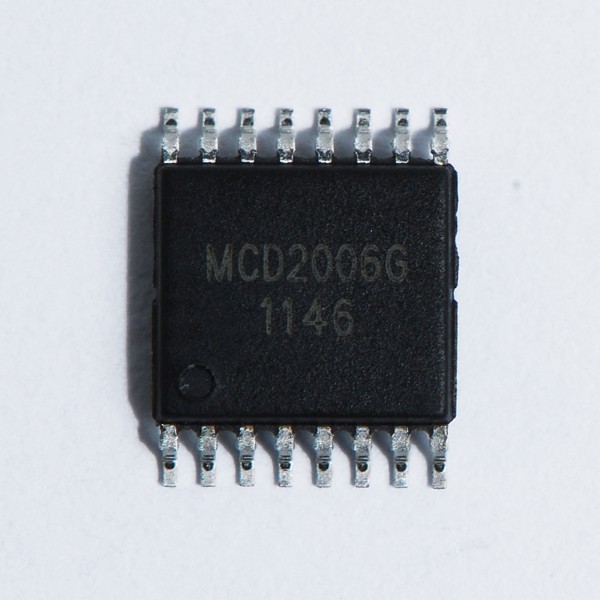

12) 封装： MCD2006G：TSSOP-16

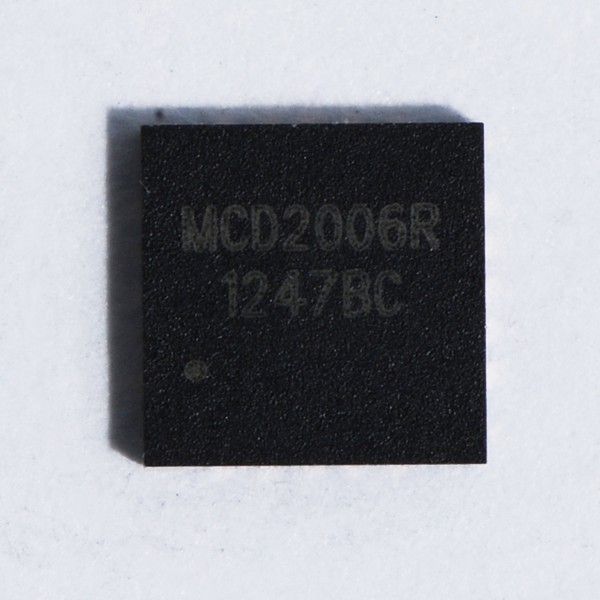

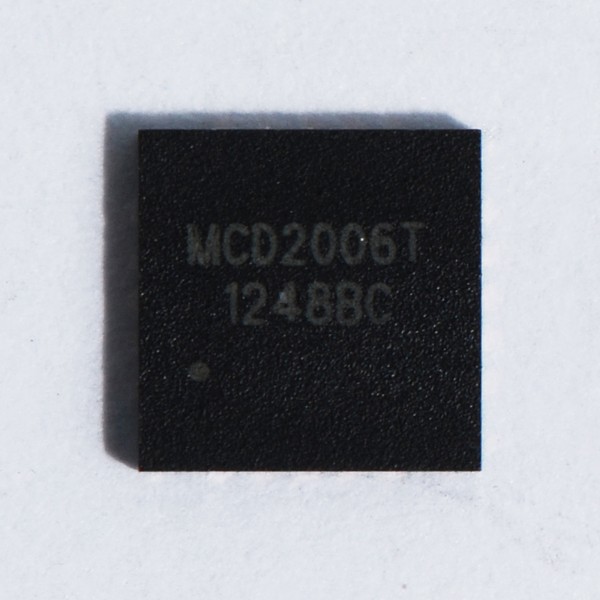

               MCD2006T/R：QFN-20L
